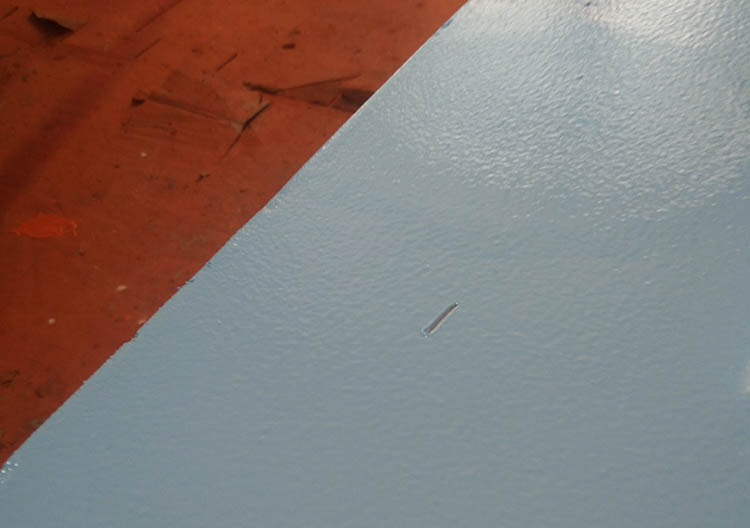

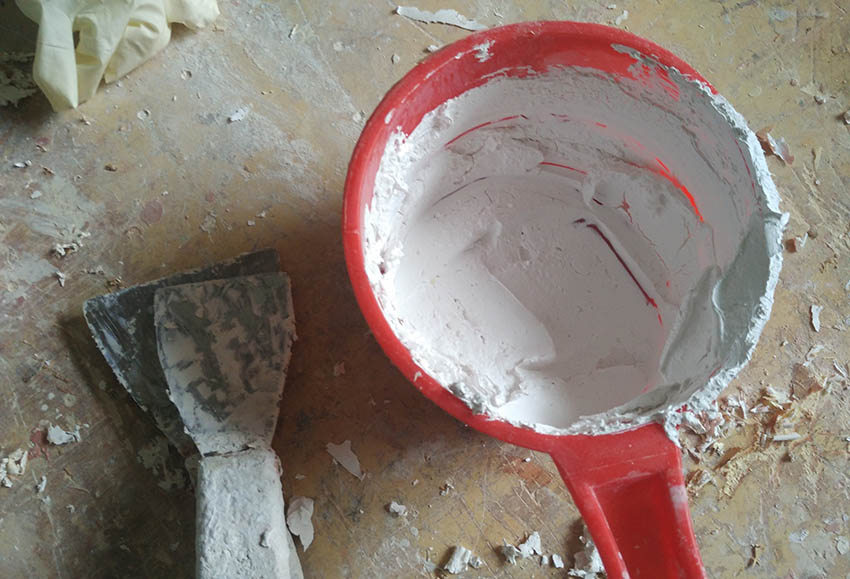

如何調制膠衣膩子？
有時基于拐角填充或者膠衣修補的考慮，需要調一些膠衣膩子以修正玻璃鋼面。你可以采用聚酯樹脂或膠衣，加入一些白炭黑增稠做成高黏度的膩子來使用。當然你也可以加入滑石粉或其他惰性填料來增強，但最好這就不要用于膠衣表面了，擔心膠衣強度和吸水性的考慮。
More

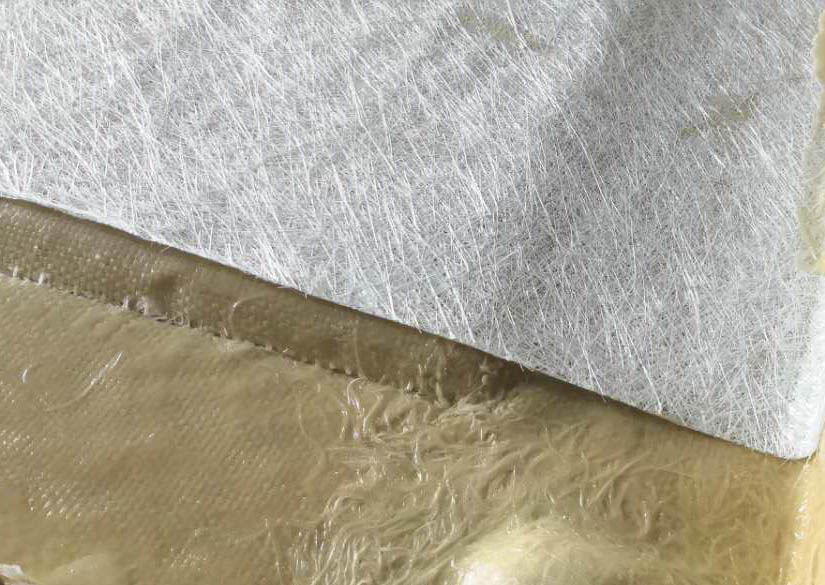

做玻璃鋼模具只用短切氈可以嗎？
有人問，做樹脂的玻璃鋼模具只用短切氈可以嗎？當然，沒有理由說到底可不可以，你感覺好就可以了。一般來說，還是復合其它玻纖增強材料會更好些，比如方格布能起到增強拉筋的作用，并且價格比短切氈還要便宜。對于大部分常規的手糊樹脂模具制作，采用無堿短切氈和方格布就夠了，關鍵是選好模具樹脂，這牽扯到收縮等問題。
More

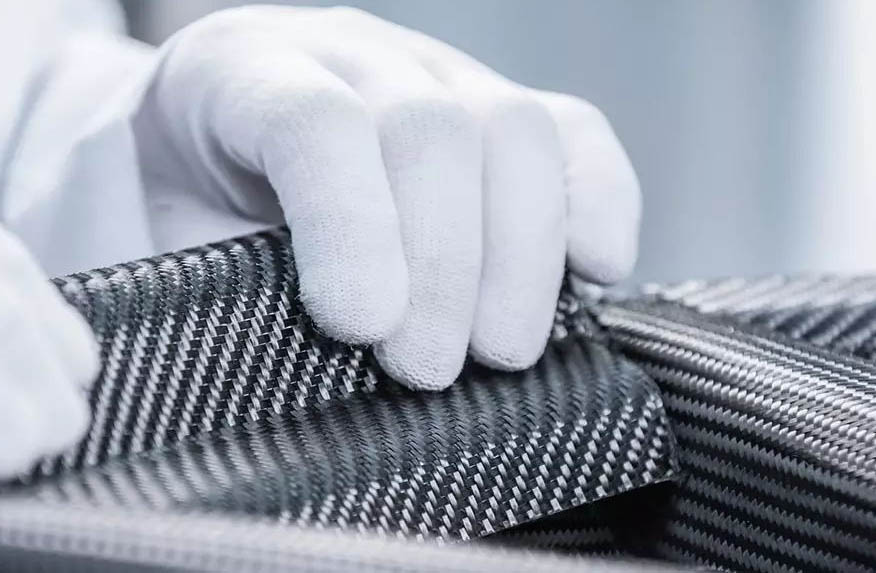

預浸料的碳纖維部件效果最好嗎？
任何事都是相對的，有優勢也會有劣勢，也沒有絕對的對與錯。預浸料是近幾年比較火的復合材料形式，從環保和高性能來說它是比較很突出的，尤其是在一些輕量化要求的航空及軍工部件都能看到它們的身影。但有時它的最終性能也不見會比真空導入等成型高多少的，簡單說玻纖含量類似的情況下，樹脂膠具有更好的流動性，尤其在一些異形件上。同時，罐子和材料高成本也都弱化了預浸料的優勢。
More
環氧樹脂固化慢咋辦？
一般來說，只要環氧樹脂膠和固化劑量添加精準，影響固化速度的因素最直觀的也就是溫度了，過期產品除外。雖然更換固化劑也是可以的，但這需要更多的測試時間，這是廠家干的事情。作為用戶，我只想更簡單的來解決問題。那么，提高溫度是最現實的。方法有很多，預熱樹脂膠，小太陽烘烤和加溫間都可以，有烤箱的話會更好，一般加溫80度3-5小時基本能固化成型，但最高強度可能會需要3天以上。
More
模具清洗劑會結晶嗎？
客戶反饋模具清洗劑結冰了，問還能用嗎？低溫結晶問題是的確有的，歸根到底還是環境溫度太低了的緣故。尤其是在北方地區，車間溫度有時都達不到10度，夜間會更低，所以才會出現這問題。 在包裝桶里可能也是一個樣子，其實這對質量是沒有什么太大影響的。您可以在常溫下，自然融化后再使用即可。如果著急的話，可以打開蓋子帶包裝放在熱水盆里以加速溶解。打開包裝口的原因是，擔心過度受熱導致鼓漲的考慮。
More

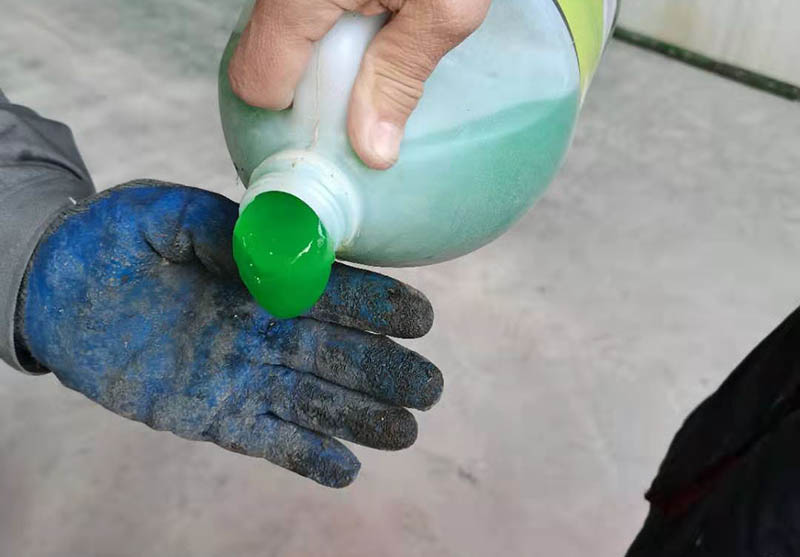

pva脫模劑凝膠還能用嗎？
顯然pva倒不出來的狀態，你想用也是沒辦法的。可能溫度低是一個因素，但核心還是配方的問題，不穩定性的一種表現。成熟的產品，應該充分考慮到客戶的實際應用情況，再投放到市場的，建議你找供貨商進行更換處理了。
More

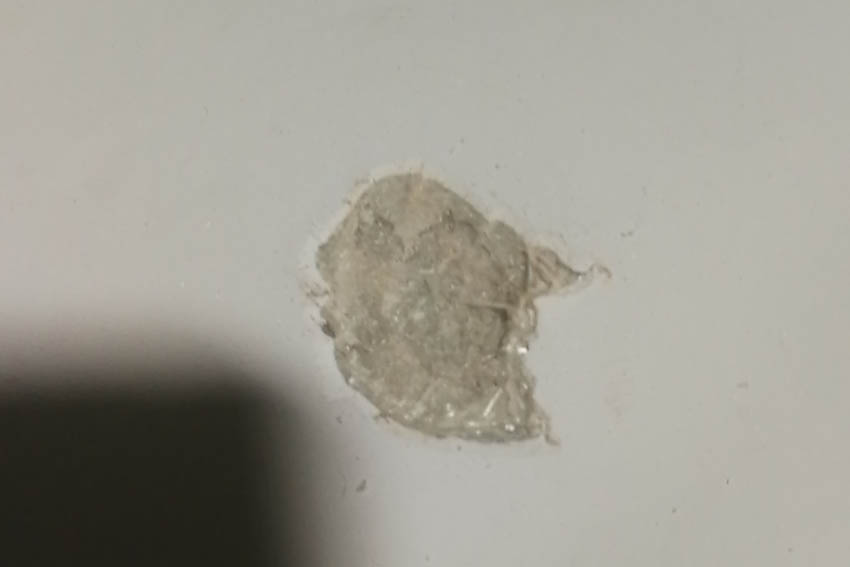

樹脂沒有浸潤玻璃纖維會怎么樣？
客戶的玻璃鋼部件膠衣層鼓泡，扣開以后發現是缺樹脂膠，問影響大不大？顯然，沒有形成整體的部件，物理強度是不好的。還有可能靠近表層位置，可能會因受熱等因素導致脫層和鼓泡等問題，加溫時這些問題更會容易暴露出來。
More
我想用紙板做個原模，來糊樹脂模具可以嗎？
這是可以的，但你需要確保紙板模足夠結實，以能承受模具自身的重量和表面盡可能的光滑就可以。你可以先把大概原模形狀做出來，用原子灰找平表面，內部做一些支撐來加強。不過用紙板做模型的情況的確不常見，不結實的緣故，做小東西的可以嘗試下。
More
