為何環氧樹脂固化后不是很平？
這很正常，因為無論哪種樹脂固化是必然會收縮的。尤其是在一些不加填料的部件中，如上圖，環氧樹脂澆注的工藝品畫。表面澆注那一面，因為沒有襯托，必然樹脂收縮后變得不平。你可以嘗試換個思路試一試，畫面朝下，在一個非常平的底面（如玻璃）上，做好限高塊，再澆筑的話可能會板面變得異常平整。
More
191不飽和樹脂耐多少度高溫？
191樹脂是最為常見的樹脂牌號，價格也是所有樹脂中最低的，普遍熱變形溫度在70-75左右，這意味著成型后的玻璃鋼部件使用溫度不要超出這個數值。當然，如果你想稍微提高耐溫性能，你可以加入一些惰性填料，以抵抗帶來的變形。但效果也是有限的，如果你需要耐溫100左右，那么你可以選擇乙烯基樹脂更好。
More

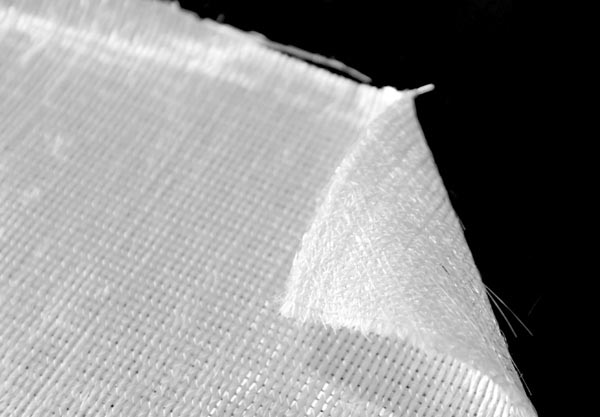

玻璃纖維外殼怎么做？
在復材行業，玻璃纖維外殼說的就是玻璃鋼外殼，也就是樹脂與玻璃纖維結合后的部件。一般來說，手糊層壓是最為簡單的方式，在模具上反復層壓糊制就行，有時會噴涂膠衣層作為部件的光滑表面。對于其它的成型工藝，可能會更麻煩些了，例如抽真空或RTM等等。
More

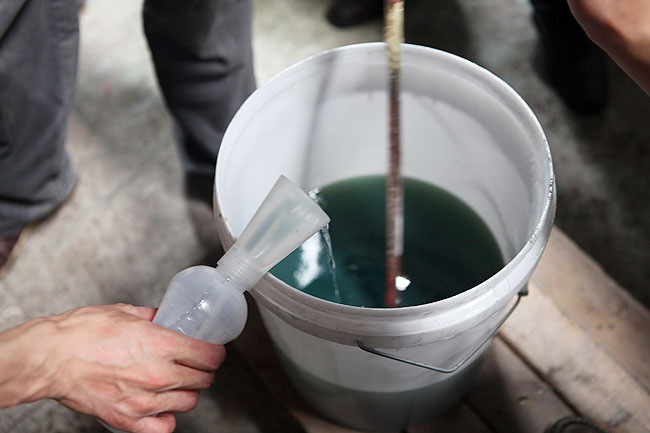

乙烯基樹脂用什么稀釋劑?
添加5-8%的苯乙烯最好，因為乙烯基樹脂與不飽和樹脂一樣，30%左右溶劑就是苯乙烯溶液，它可以參與樹脂的交聯反應。而常規的丙酮之類，只能臨時降低粘度，同時帶來針孔和氣泡，降低產品強度等問題。
More
不飽和樹脂多加固化劑干的快嗎？
是的，大部分情況不飽和樹脂干的快慢，都是受固化劑量影響的，加的多干得快，反之變慢，甚至不固化或強度不夠。一般來說，如果是純樹脂與玻璃纖維復合，不加入其他填料的情況下，常溫下可1.5-2%左右的固化劑，冬季溫度可增加到3-4%左右。當然，促進劑一般是建議與固化劑比例等量的。
More

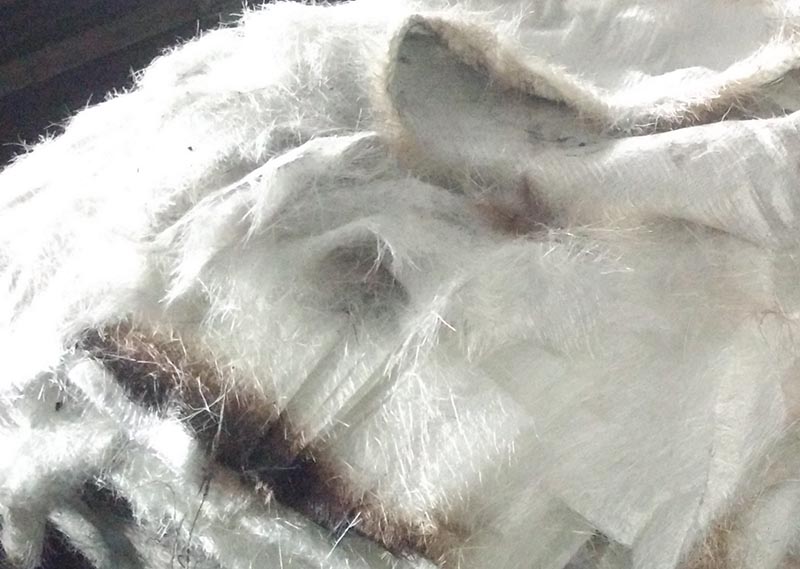

玻璃纖維受潮后怎么辦？
受潮的玻璃纖維與樹脂結合，往往會產生很多問題，例如：強度不良或固化不完全等等。處理的方法很簡單，如果有條件你可以加溫烘干下。沒有條件的話，拿到院子晾干也是可以的。反正你需要想辦法把水分去掉就可以了，由于蓬松起來可能操作性會變差，強度幾乎沒有什么太大的區別。
More

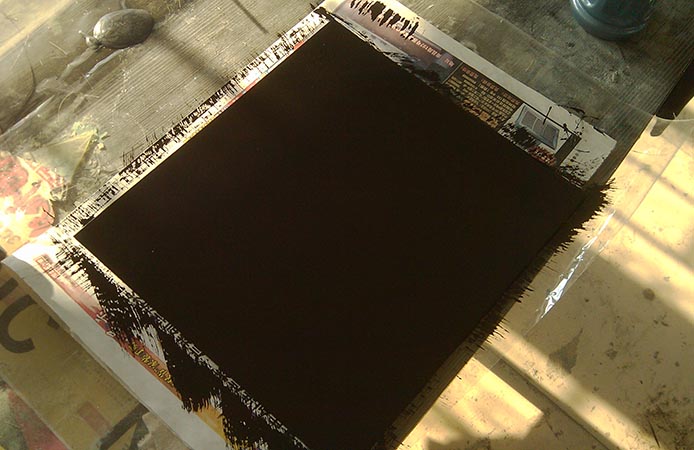

模具膠衣選什么色好？
很多人比較喜歡顏色鮮亮的，如橘紅色，橙紅色等等，認為只要部件不與玻璃鋼模具的顏色重疊就可以。當然，這是可以的。但從功能上來說，你選擇黑色會更好些。雖然這很丑，但最實用，因為玻璃鋼材質的劃痕或缺陷泛白，這很容易發現并及時就修補。 所以，假如你不確定模具膠衣如何選或什么色都無所謂的時候，選黑色最實用。
More

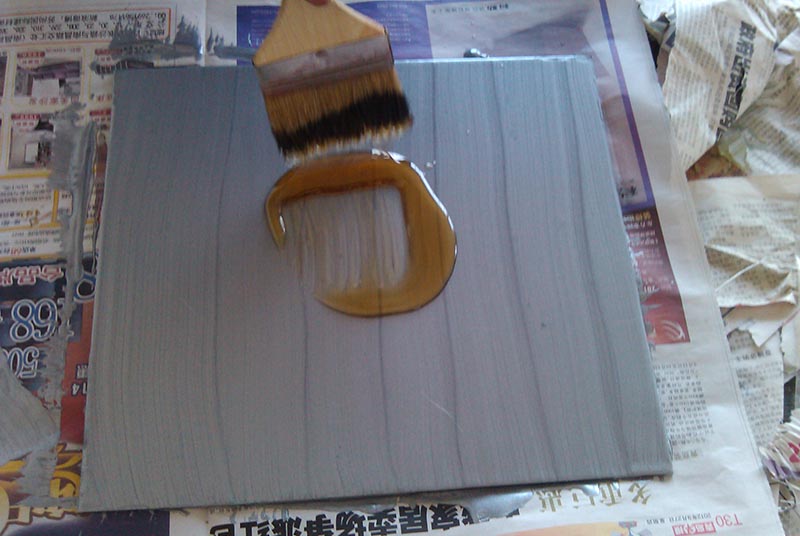

先刷一遍樹脂，再糊玻璃纖維嗎？
是的，為了更好的浸潤效果。一般情況下，手糊玻璃鋼先刷一遍樹脂的好處是充分保證玻璃纖維的浸潤，但沒必要等樹脂完全固化，否則部件表層的樹脂含量就會過高，在極端的情況容易造成開裂或微裂紋。
More

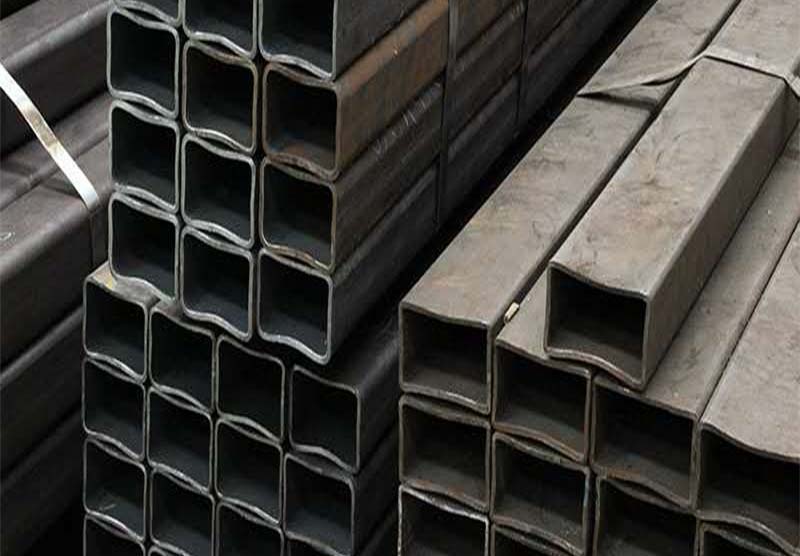

耐高溫樹脂模具用什么加強好？
由于樹脂模具是有耐溫要求的，所以無論采用鐵質方管還是用其它材質來加強，首先要確保加強材料也是復合耐溫要求的。比如，使用常規鐵質方管等，你最好先做熱處理，要不膨脹系數不同，有可能加強結構會把模具面拉變形。對于耐溫要求的樹脂模具，建議底座采用耐溫的玻璃鋼材質是最好的。雖然很容易實現的，但很多模具廠家還是采用自己熟悉的鐵質方管，往往會出現或多或少的精度問題。
More
