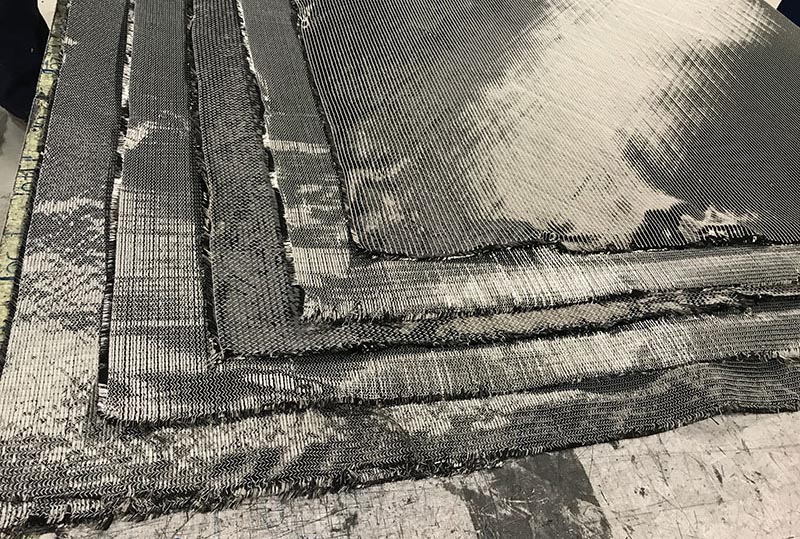

做碳纖維部件一定用環氧樹脂嗎？
不見得非得用環氧樹脂，即使這是最好的通用選擇。為了部件得到最佳的性能，還是極力推薦你采用環氧的。次選是采用乙烯基樹脂，它相對比環氧樹脂來說，成型速度快，可操作性更強，但綜合性能是略低的。至于不飽和樹脂搭配碳纖維的情況，在實際應用中的確不多，也不建議你采用。
More

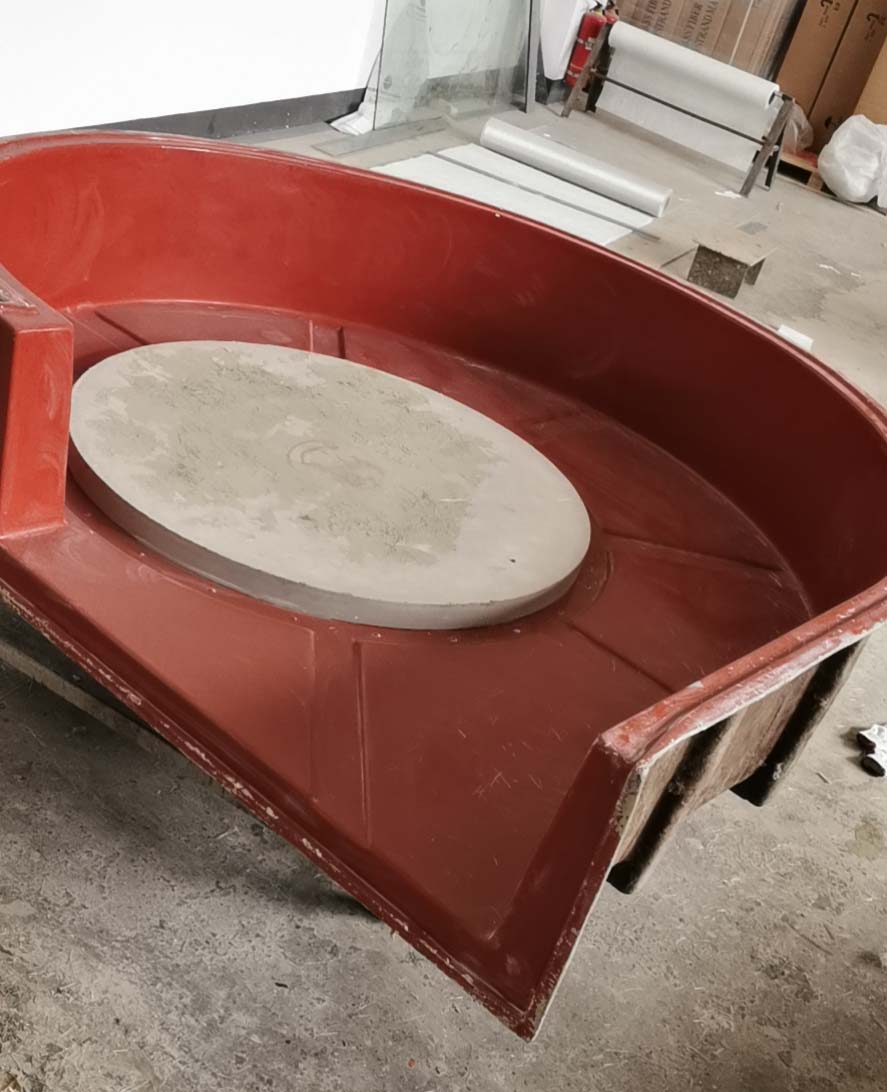

玻璃鋼模具是什么原料造成的？
簡單地說，主體原料就是樹脂與纖維增強材料的結合體。如果說的具體點，是需要知道你到底做哪種玻璃鋼模具，是環氧耐高溫模具，還是常規的手糊模具等等。就一般的情況而言，由乙烯基膠衣、乙烯基樹脂與無堿玻璃纖維布是主流制模方式。有時為了節約成本，可能會把乙烯基樹脂更換成不飽和樹脂的。另外說一句，耐高溫的玻璃鋼模具多是由環氧樹脂構建的，要求高的可能會搭配碳纖維等材料。
More

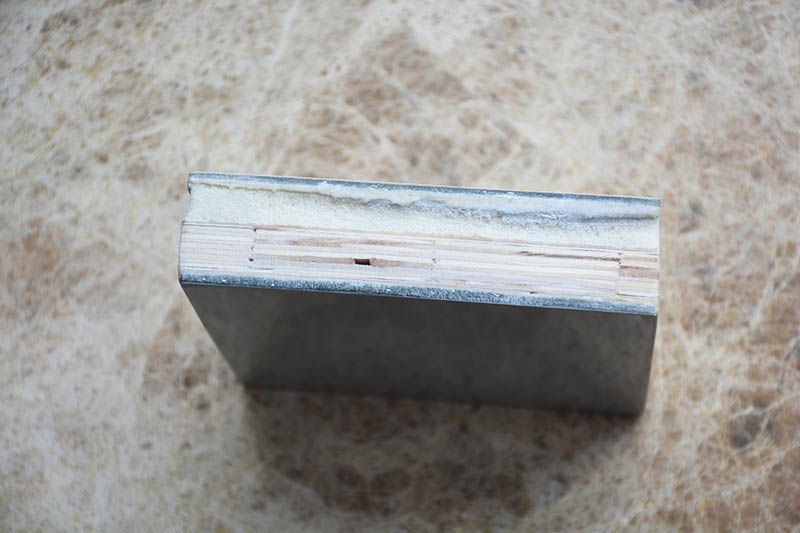

鐵皮上做防水用什么材料？

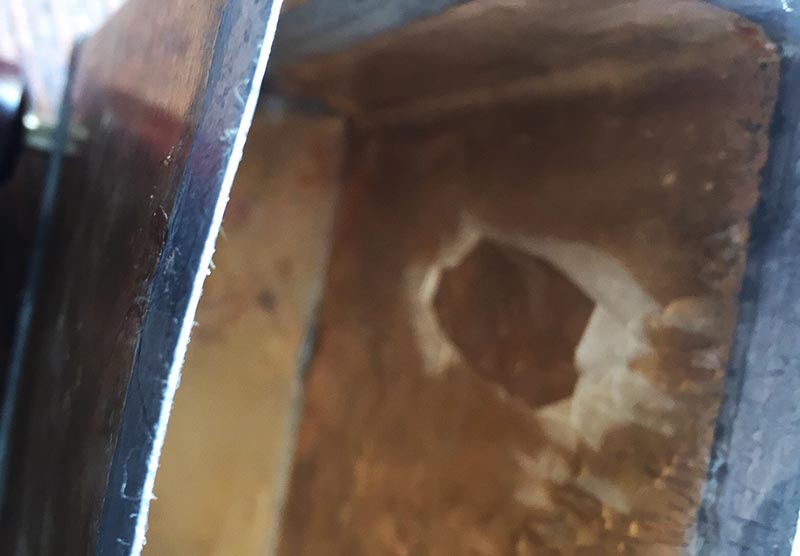

業內普遍使用的是樹脂做防水，也就是常說的玻璃鋼防水，可以得到長期防水，防腐，不生銹等效果。 如果水中有酸堿介質，建議使用乙烯基樹脂或環氧樹脂，具體型號聯系廠家匹配。沒有的話，使用常規的不飽和樹脂就可以，比如典型的DC191樹脂都可以，建議與02或04中堿玻纖布復合效果最好。單純刷樹脂膠的話，有可能因為溫差，膨脹系數等問題導致剝離，如下圖：
More

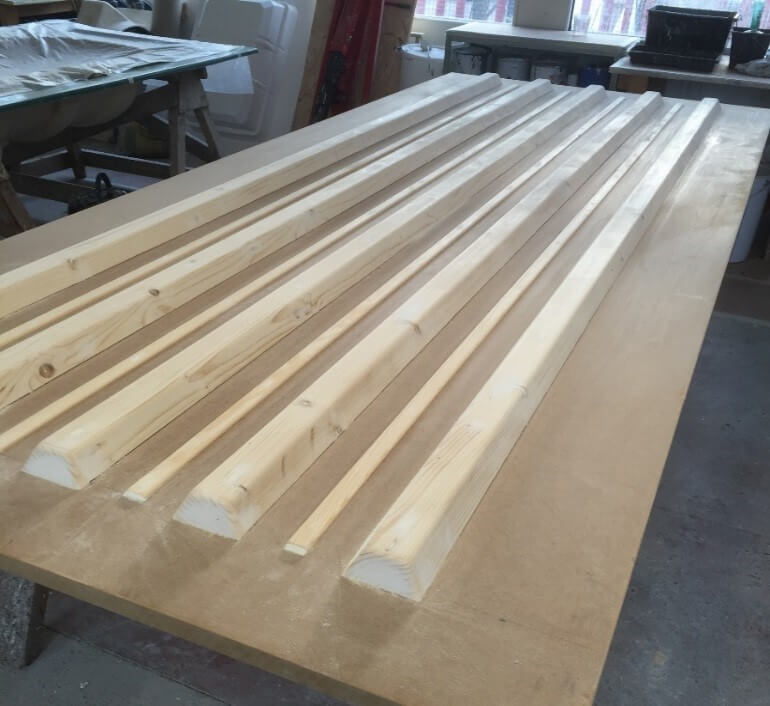

木模噴底漆后，用砂紙干磨還是水磨好？
如上圖，木質的原模型，在噴底漆后，怎么打磨？干磨還是水磨？ 一般來說，建議砂紙干磨。做玻璃鋼模具的話，建議干磨240-400目即可，無需過度處理。顯而易見的道理，木質有吸水性，萬一露底就不好處理了。干磨是主流的原模打磨方式。當然，如果是噴得足夠厚，加上拋光更細膩的話，水磨也是可以考慮的，不過這會比較費時間的。
More

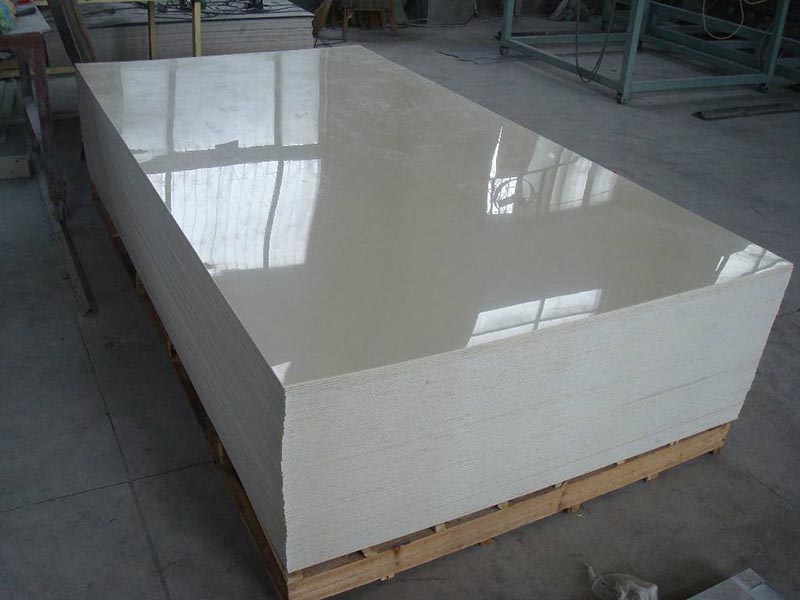

玻璃鋼用了什么樹脂能看出來嗎？
一般來說，成型之后的玻璃鋼板是比較難分辨出來具體用了哪種樹脂的。尤其加了色漿的，更不好分辨。 如果樹脂體系不一樣，可以嘗試通過氣味來辨別，例如不飽和樹脂氣味比環氧基的要大。至于同一體系的不飽和樹脂，如191樹脂或196樹脂是可通過顏色來辨別。總的來說，很多聚酯樹脂在固化后玻璃鋼顏色比較接近，準確看出樹脂種類這還是有一定難度的。
More

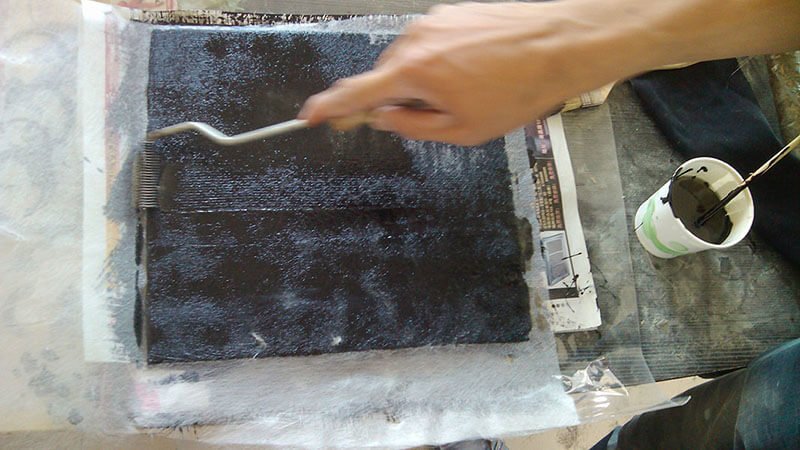

手糊樹脂用什么壓輥好？
一般來說，手糊樹脂用的壓輥種類很多，例如鐵壓輥，鋁壓輥，還有鋼制的。不用糾結這個，順手就行。寬窄粗細都搭配一些，都一樣用。為了更好地去氣泡，搭配一些氣泡滾就可以順利手糊玻璃鋼了。
More

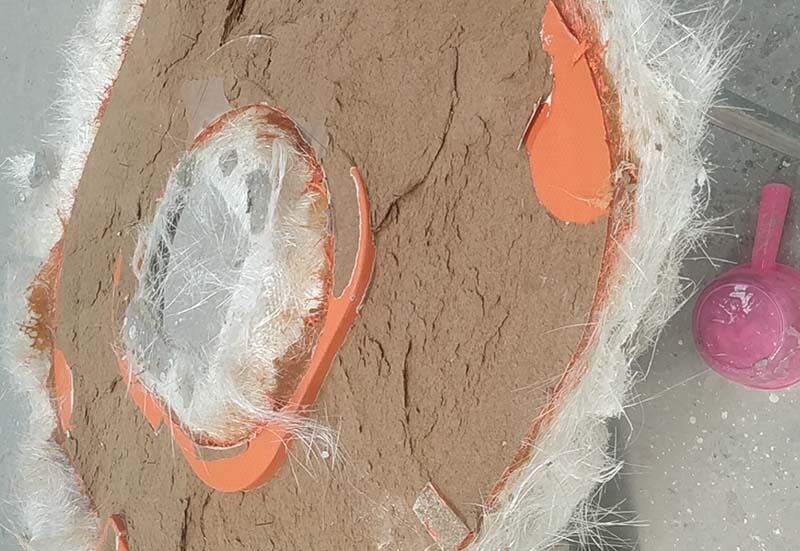

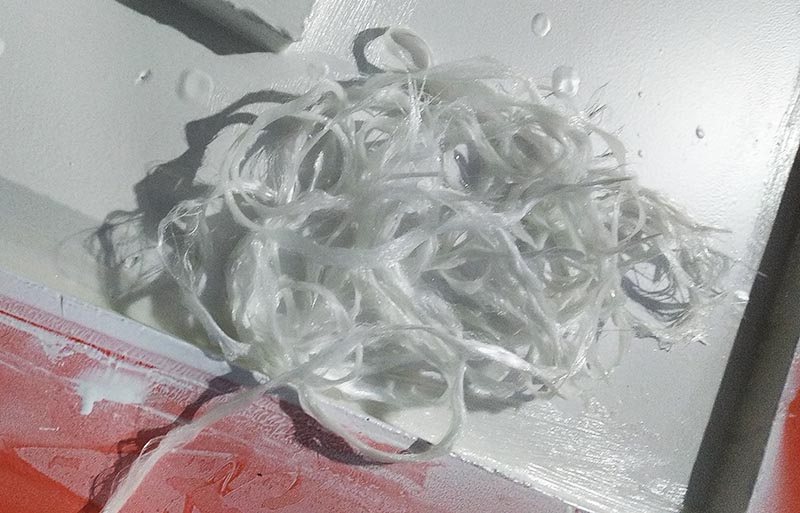

玻纖膨化紗有什么作用？
膨體紗是玻璃纖維原紗經膨化處理過的一種增強材料，類似棉線形狀。它能很容易貼合到制品的拐角位置，以避免這些位置樹脂過多集聚或者中空造成潛在的部件質量問題。如果是手糊玻璃鋼，你可以調一些膩子來搭配使用。樹脂抽真空的話，也可以用噴膠把膨化紗粘到拐角處。
More
