原模表面模具膠衣起反應了咋回事？

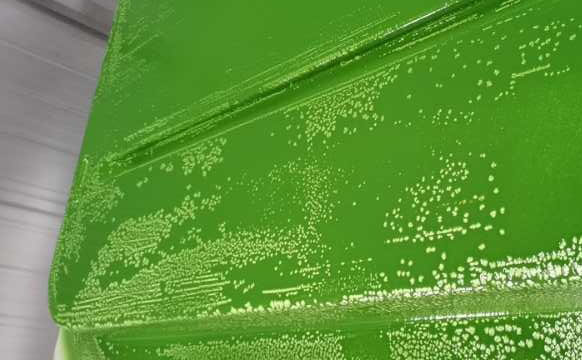

客戶反饋在原模表面噴涂模具膠衣后，起反應了。不同于起皺，像是雪花狀樣子。客戶說是噴涂了一遍膠衣，問咋回事？問了下，客戶是打的脫模蠟。可能問題就在這里，應該是脫模蠟沒有完全干燥，與膠衣反應的緣故。
More
191樹脂中一般加多少滑石粉？

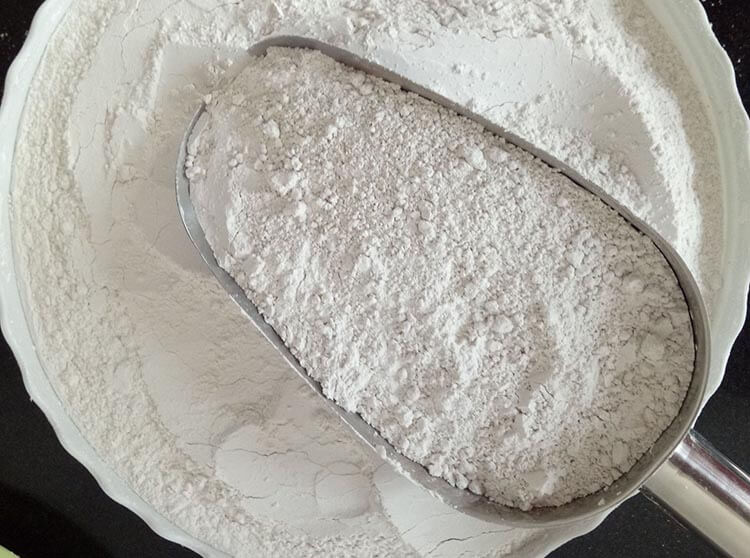

這取決于做什么部件和具體要求，一般的來說加入滑石粉是降低部件收縮的考慮。加入的越多，操作性和部件強度就越差，注意樹脂固化劑和促進劑需要加量配合使用。否則，會不固化或固化后發軟等問題。給你的建議自己用紙杯測試一下適合自己的比例最好，對于一般玻璃鋼部件可以從30%量左右開始測試。
More
樹脂里加滑石粉會增加粘性嗎？

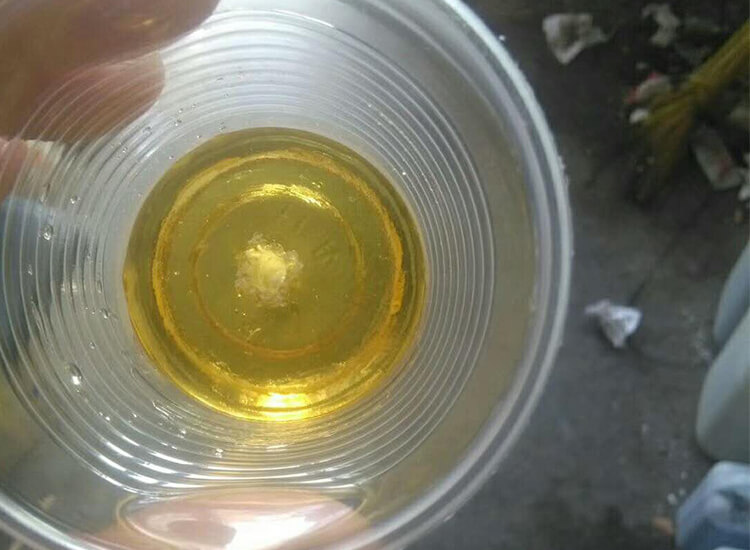

不會增加粘性，雖然會顯得很稠，但這不是一個概念。如果你需要增加樹脂粘度，你可以選擇白炭黑，也就是氣相二氧化硅。 在樹脂中加滑石粉，一般是降低玻璃鋼制品收縮的考慮，同時成本也會變低。但需要注意的是，過量的滑石粉加入會影響樹脂層間粘結性及部件密度。
More
為何玻璃纖維不好貼合到模具上？
如圖，在手糊玻璃鋼滾壓的時候，玻璃纖維還是完全浸潤的狀態，但還沒凝膠就鼓起來了。顯然這個狀態是不行，待樹脂完全固化以后，這個位置里邊就是個空的。這個與模具結構和玻璃纖維的軟硬度是有關系的，當然也都離不開仔細的輥壓操作。由于模具上邊是凸角，顯然加上較硬的玻璃纖維是很難牢牢粘接住的。有兩個建議，使用粉劑型短切氈和拐角刮點樹脂膩子，這個問題就不會太明顯了。
More
自己可以做樹脂真空箱嗎？

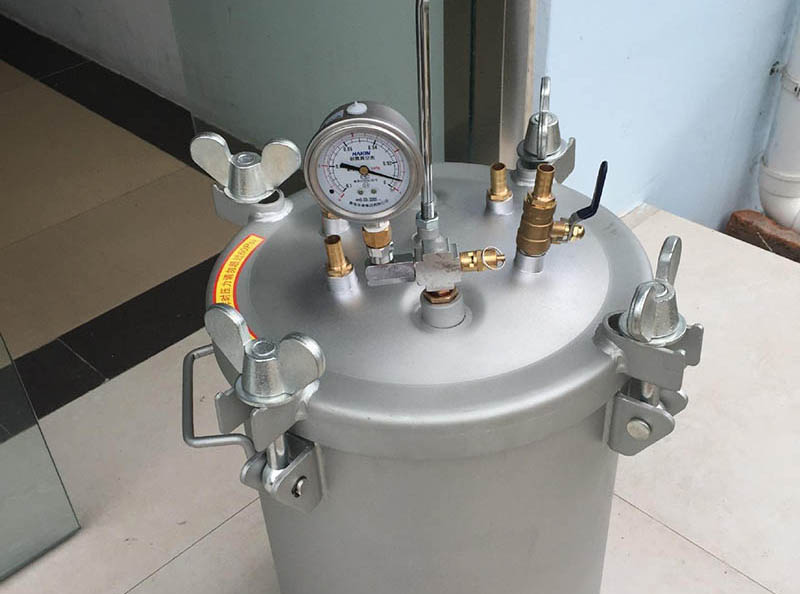

不建議你自己搞，當然你自己糊一個樹脂收集器也是可以的，但要注意安全。這個壓力不會低，最好選擇鋼質的最好。非得要自己搞的話，你可以嘗試用個壓力鍋來改裝下，相對快捷些。
More
真空導入工藝樹脂含量是多少？

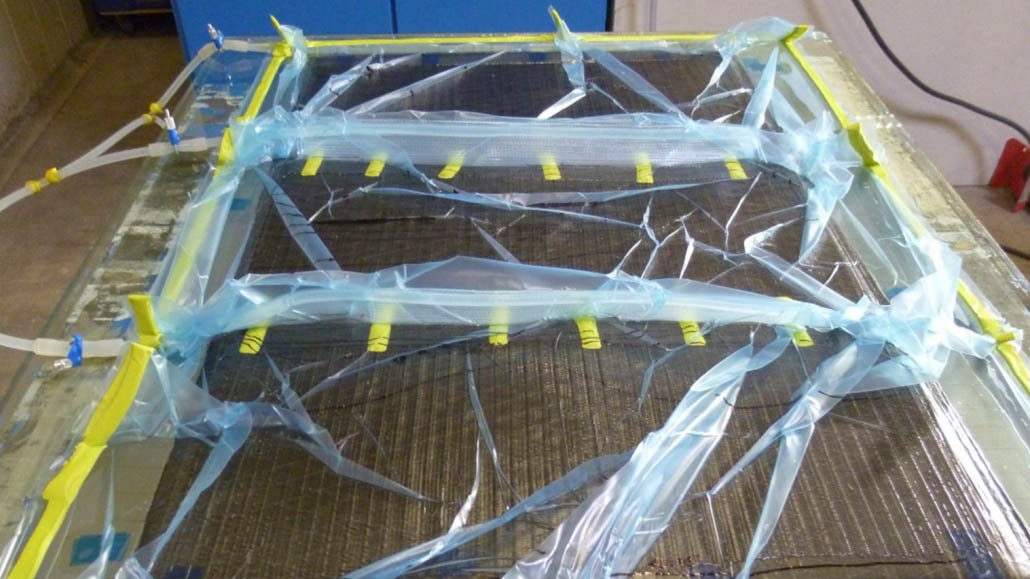

抽真空樹脂的含量高低會因諸多因素略有的區別，例如樹脂黏度和真空壓力等等。一般來說，常規的不飽和樹脂部件樹脂含量約為35%左右，環氧樹脂因黏度略大約為50%左右。這相對常規手糊玻璃鋼部件來說，性能上已經是較大的提升了，至少達到30%以上。
More
硅膠有毒嗎？對人體是否有害？

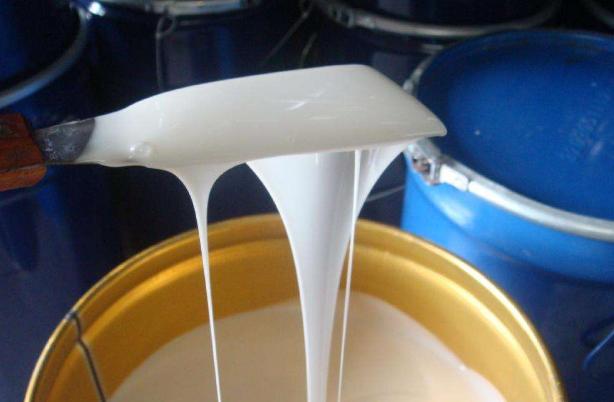

其實關于硅膠制品是否有毒說法都不一樣，說白了討論硅膠材質的毒性。 主要有兩個觀點。 一、醫用硅膠是無毒的。硅膠假體能承受相當大的壓力，因此，一般的外力很難將它擠破，除非是受到暴力襲擊或者尖銳物體刺傷。破裂后的硅膠假體就像果凍一樣，甚至比果凍還有韌性，不會外流，短時間內可能會造成周圍組織的發炎，外在表現主要是疼痛等，只要及時到醫院進行處理，并不會對身體造成太大傷害。 硅膠也成為硅酸凝膠，是一種高活性吸附材料，屬非晶態物質。硅膠主要成分是二氧化硅，化學性質穩定，不燃燒。所以硅膠制品是一種無毒環保產品。 二、是否有毒，對人體有害不能作為一個標準，什么叫有毒，什么叫無毒，我想任何一個產品都有它的副作用…
More
